Die gesamte Glasfront aufnehmen
Erfassen Sie alle Scheibenbreiten, Zwischenräume und sichtbaren Beschläge in einer gemeinsamen Ansicht. Auch unterschiedliche Glashöhen oder versetzte Unterkanten gehören dazu. Die Gestaltung richtet sich nach dieser tatsächlichen Aufteilung und nicht nach einer vereinfachten Reihe identischer Rechtecke.
Fotografieren Sie die Front zusätzlich aus dem Raum und vom Flur aus. So werden störende Blickwinkel und einbezogene Nachbarflächen sichtbar. Eine einzelne frontale Skizze kann die Ordnung erklären, zeigt aber nicht automatisch sämtliche Ansichten, die Besucher später wahrnehmen.
Durchlaufende Elemente auswählen

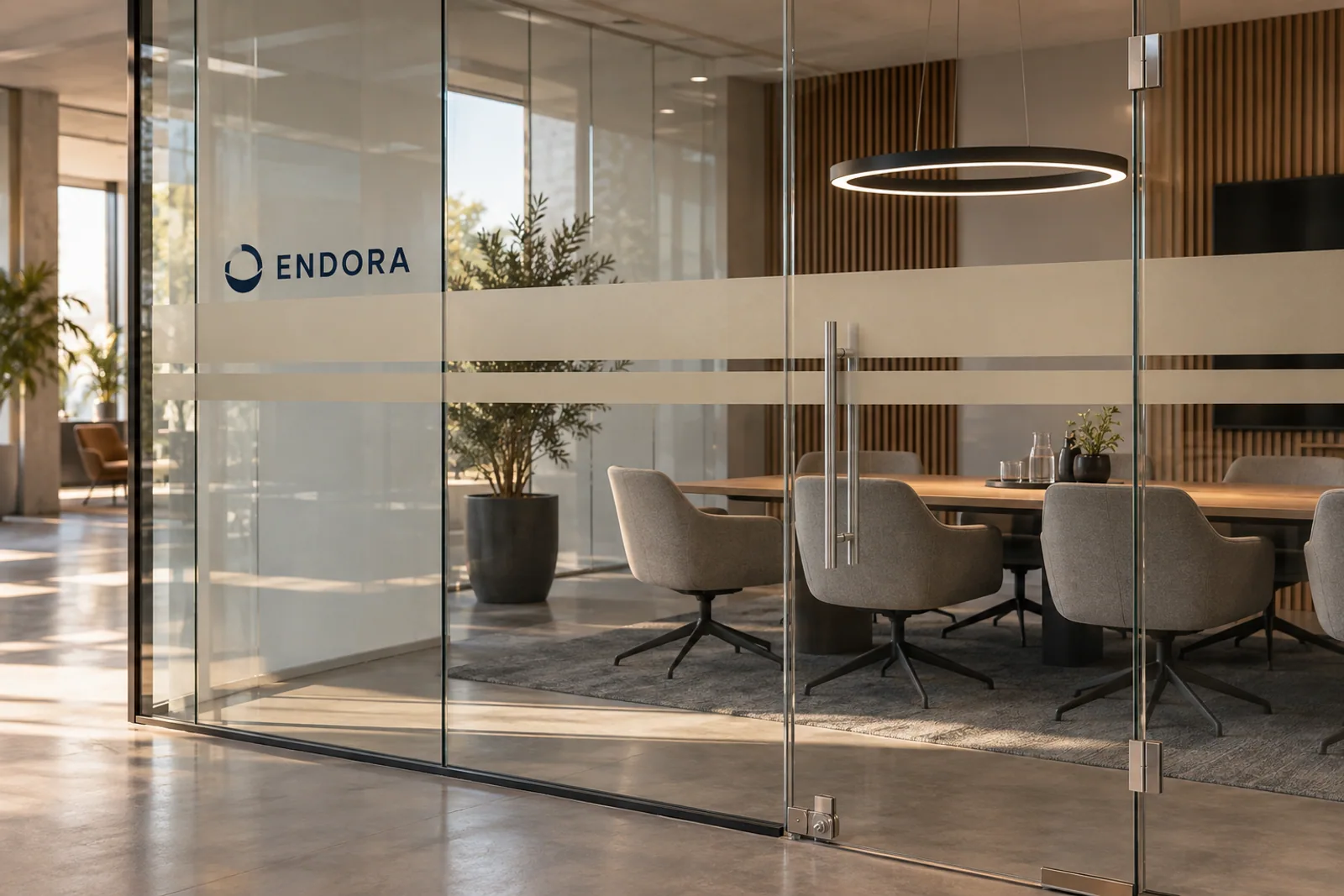

Linien, Flächen und ruhige Dekore können über mehrere Felder verbunden werden. Wichtige Wörter oder einzelne Zeichen sollten dagegen bewusst platziert werden. Eine Trennung durch eine breite Türfuge kann die Lesbarkeit verändern, selbst wenn die Gesamtdatei am Bildschirm sauber ausgerichtet ist.
Bei geometrischen Dekoren legen wir einen gemeinsamen Ausgangspunkt fest. Wiederholungen werden von dort abgeleitet. Das verhindert, dass das Dekor auf jeder Scheibe neu beginnt und die Anschlüsse nur zufällig zusammenpassen oder an schmalen Restfeldern ungewollt enge Details entstehen.
Türen in beiden Zuständen betrachten
Eine Tür ist eine bewegliche Teilfläche. Prüfen Sie deshalb die Grafik geschlossen und geöffnet. Ein kurzer Firmenname kann als vollständiges Element auf der Tür funktionieren, während eine über den Anschluss verteilte Wortmarke beim Öffnen unverständlich auseinanderfällt.
Griffe und Beschläge erhalten ihren eigenen Raum im Entwurf. Sie können eine Linie unterbrechen oder eine Textzone begrenzen. Diese Stellen werden bewusst gestaltet, damit technische Bauteile nicht nachträglich wie Hindernisse wirken, die eine ansonsten fertige Grafik zufällig verdecken.
Montagebezüge und Teilansichten festhalten
Neben der Gesamtansicht erhält jedes Glasfeld eine eindeutig zugeordnete Teilansicht. Höhen werden von gemeinsamen Bezugspunkten angegeben. Besonders bei bodennahen Anschlüssen ist relevant, ob eine durchgehende Raumlinie oder jede einzelne Scheibenkante die gewünschte Orientierung bestimmen soll.
Dokumentieren Sie die verwendeten Teilstände für spätere Ersatzfolien. Ein Türtausch oder eine zusätzliche Trennwand kann eine Anpassung auslösen. Mit nachvollziehbarer Gesamtdatei und Feldzuordnung lässt sich dann gezielt beurteilen, welche Teile geändert werden müssen und welche unverändert weiterpassen.
